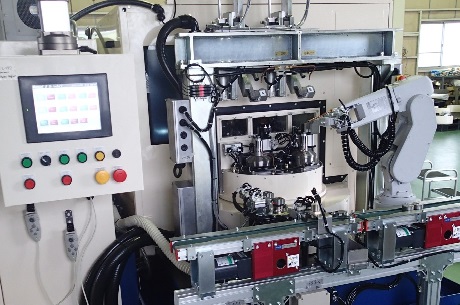

◆「溝研削盤 / CBN SLIT GRINDING MACHINE」
特許製品 Patent Number : 5317296

新方式レーザーセンサーによる溝位置測定！！
従来機に比べ精度 ＆ サイクルタイム　ＵＰ


パンフレット(Catalog)はこちら　.pdf（875KB）
※パンフレットをダウンロードする場合は、リンクを右クリックし、
「対象をファイルに保存」を選んでダウンロードしてください。


動画：CBN SLIT GRINDING MACHINE


仕様
主軸モーター 2.2Kw 2式
ヘッド上下駆動 NCメカフィード
ヘッド速度 早送り MAX 10m/min

研磨送り 50〜200mm/min

主軸回転数 1500〜7000rpm
主軸変速 無段変速：インバーター
砥石 CBN砥石 φ200 2式
取付具割出し装置 溝割出し：レーザー位置測定 2式

180°ターンテーブル割出し

砥石外周ドレス装置 ロータリードレス 2式
ワーク自動脱着装置 あり
クーラント装置 油性/水溶性クーラント、フィルター付

高圧クーラント仕様

油温調整器、ミストコレクター付

ＮＣ装置 三菱電機
◆本装置の特徴
従来機では、加工ステーションでは 毎溝フィラーを入れていたため、 サイクルタイムが長くなっていたが、本機は加工ステーションと 溝位置検出を各々同時に行うことにより、溝加工時間のみの 所要時間（サイクルタイム）にした画期的装置です。

フィラー方式と異なるレーザーセンター方式を採用して溝を測定すること により、非接触での測定、研磨取り代を左右同量にする事もできます。

また、最少取り代値を入力することにより、レーザーセンサーにて 測定後補正して、ワーク設計角度重視での加工も可能になりました。 （この動作の場合、左右取り代は同量ではありません）
